您所查找到的INA DKLFA40140-2RS轴承的类型为 角接触球轴承单元尺寸是内径为:40外径为:90厚度为:60，轴承内圈,外圈更多详细资料您可致电我司，此轴承型号本公司有现货，获取INA DKLFA40140-2RS配合安装尺寸,安装尺寸,重量,额定动负荷,载荷,DKLFA40140-2RS极限转速,游隙,轴承的图纸、样品、价格或者替换产品等！我们是INA轴承最佳代理商，所售产品均为原装正品，请您放心购买！ 订购电话：0512-62658883
DKLFA40140-2RS轴承 结构尺寸参数
角接触球轴承单元 DKLFA40140-2RS
|
|
| 双向，螺钉安装，两侧唇密封，带平端的法兰 |
|
|
|
 组件 |
 |
|
|
|
|
 |
      |
|
|
|
|
| 相邻结构设计 |
|
|
|
|
| 相邻结构设计 |
|
|
|
|

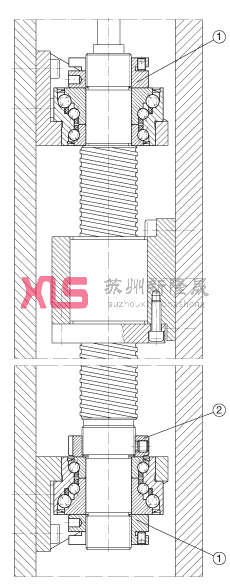

两侧丝杠支撑定位球轴承配置。
转过的圈数表示按 INA 建议的固定螺栓的位置(见表或下面的 "组件")。 |
|
| |
|
|
|
|
| |
|
A
|
110
mm
|
|
|
B1
|
35
mm
|
|
|
D1
|
140
mm
|
|
|
d1
|
65
mm
|
|
|
d2
|
11
mm
|
|
|
da max
|
80
mm
|
|
|
da min
|
56
mm
|
|
|
J
|
118
mm
|
|
|
r1 min
|
0,6
mm
|
|
|
rmin
|
0,3
mm
|
|
|
| |
|
|
|
| |
注意！
轴承必须是在主要承载方向 H 承受连续载荷。 |
|
|
|
|
|
|
m
|
4,2
kg
|
|
|
Ca
|
72000
N
|
|
|
C0a
|
149000
N
|
|
|
Ca
|
126000
N
|
|
|
C0a
|
363000
N
|
|
|
nG Fett
|
1200
1/min
|
|
|
MRL
|
2,5
Nm
|
|
|
caL
|
1800
N/µm
|
|
|
caL
|
2000
N/µm
|
|
|
ckL
|
1370
Nm/mrad
|
|
|
Mm
|
9,32
kg x cm^2
|
|
|
|
5
µm
|
|
|
|
8 x M10
|
| |
数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准
固定螺丝的拧紧力矩必须遵从制造厂商的数据。
螺丝不在供货范围。 |
|
|
1)
|
AM40/85
|
|
|
2)
|
ZM45
|
|
|
|
|
|
|
|
DKLFA40140-2RS
